Beste vertikale Pulverbeschichtungsanlage für Aluminiumprofile - Erstklassiger Hersteller

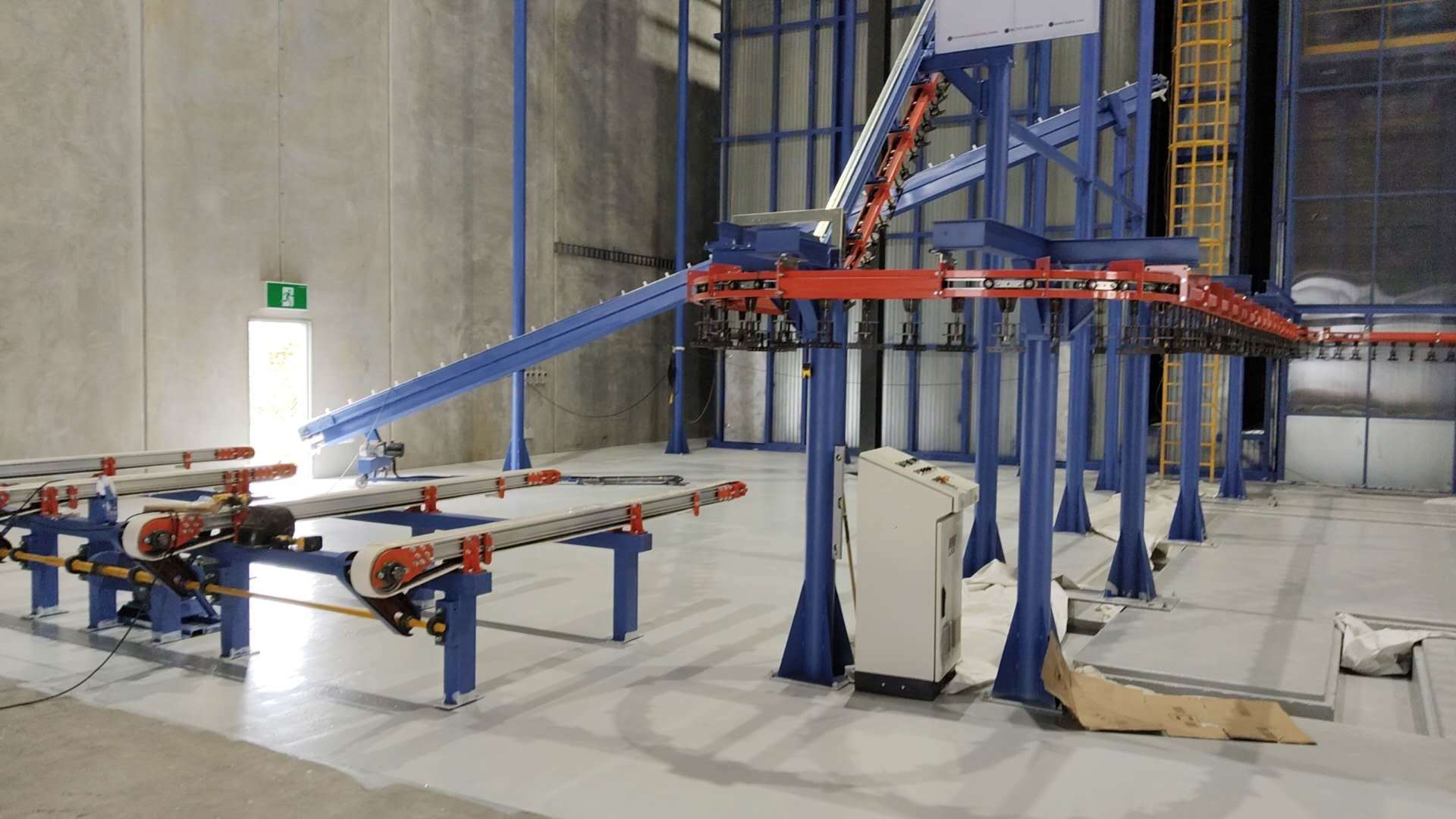

Vertikale Pulverbeschichtungsanlage mit bester Oberflächenbehandlungsausrüstung

Dieser Vorschlag ist für eine vertikale Pulverbeschichtungsanlage für Aluminiumprofile konzipiert – Eine Kabine

1,Konstruktionsdaten

1)Beschichtungsmaterial: Aluminiumprofil

2)Technische Beschreibung: Beladen, Vorbehandlung, Trocknung, Pulverbeschichtung, Aushärten, Entladen.

3)Spezifikationen des Beschichtungsprofils:

4)Max. Größe des Profils: 100 mm × 200 mm × L7000 mm

5)Max. Gewicht des Profils: 30 kg

6)Standardgewicht: 3,5 kg

7)Standardoberfläche des Profils: 400 m²／T

2, Energieversorgung

1) Stromversorgung

       a)  Einphasenspannung: 220 V + 10 %

       b)  Dreiphasenspannung: 380 V + 10 %

       c)   Frequenz: 50 Hz

       d)   Gerätegruppenleitung und Nulleiter

2)    Erdgas

3,Druckluft

1) Druck: 7,0 bar

2) Max. Dampfstrom: 1,3 g/nm³

3) Max. Ölgehalt: 0,01 ppm

4) Max. Fluss der Druckluft: 8 m³/min

4,Industriewasser erforderlich

1)Druck: 3+0,2 bar

2)Fluss: 5 m³/h

5, Pulver

       A,Pulvercharakteristik: LEL≥40g/Nm³

6, Produktionskapazität

1)Kettengeschwindigkeit: 1,2 m/Minute

2)Gesamt beschichtete Teile pro Stunde: 1200 mm/Minute ÷ 150 mm/Stück × 60 Minuten = 480 Stück/Stunde

3)Gesamtgewicht pro Stunde: 480 Stück × 3,5 kg/Stück = 1,68 Tonnen/Stunde

4)Tageskapazität: 1,68 Tonnen x 16 Stunden/Tag = 26,8 Tonnen/Tag

5)Monatliche Kapazität: 26,8 Tonnen/Tag × 25 Tage/Monat = 670 Tonnen/Monat

Merkmal:Automatische vertikale Pulverbeschichtungsanlage für Aluminiumprofil-Oberflächenbehandlungsgeräte. Spart Gas und Energie, spart Platz. Hohe Qualität, hohe Produktivität,  glatte und haltbare Beschichtung.

Hauptkomponente:Pulverbeschichtungs-Hängefördersystem, Be- und Entladesystem, Vorbehandlung, Trockenofen, Pulverbeschichtungskammer und Recyclingsystem, Härteofen, elektrisches Steuerungssystem, Pulverbeschichtungspistolen, Pulverversorgungszentrum, Luftkompressor, DI-Wasser-Maschinensystem usw.

Gewöhnlicher Pulverbeschichtungsprozess: Entladen - Spülen - Vorabentfetten - Entfetten - Spülen - Spülen - Reines Wasser - Passivierung - Spülen - Rein - Trocknen - Pulverbeschichtung - Aushärten - Entladen.

Die vertikalen Pulversprühverfahren sind wie folgt:

1,Für das Pulverspritzen von Profilen ist die Vorbehandlung äußerst wichtig. Auf der Oberfläche des extrudierten Profils bildet sich mit bestimmten Ölflecken und Verunreinigungen eine Schicht aus natürlichem Oxidfilm, die vor dem Spritzen durch chemische Behandlung gereinigt werden muss.

2,Vorverarbeitungsprozess Entfetten ---[ 1,5-5 Minuten ] --- gewaschen [0,5-1 Minute ]--- gewaschen [0,5-1 Minute ]--- Säureoberflächenanpassung [1,5-5 Minuten - --gewaschen [0,5-1 Minute ]---gewaschen [ 0,5-1 Minute ]--- schärfen [0,5-2 Minuten ]--- Waschen[ 0,5 --1 Min ]-- Reines Wasser waschen [1-- 2 Min].

3,Zweck des Entfettens: Der Zweck der Entfettungsbehandlung besteht darin, den Ölfleck auf der Oberfläche des Profils zu entfernen und die Oberflächenreinheit zu gewährleisten, wenn das Profil in den Verchromungstank gelangt.

4,Prozessparameter des Entfettungstanks: Analysieren Sie während der Produktion alle zwei Stunden die Konzentration der freien Säure im Tank, passen Sie die Tankflüssigkeit entsprechend den Analyseergebnissen an und reinigen Sie die Tankflüssigkeitsoberfläche von Zeit zu Zeit, ohne die Tankflüssigkeit zu wechseln.

5,Zweck der Säureoberflächenkonditionierung: Der Hauptzweck der Säureoberflächenbehandlung besteht darin, Öl vom Profil weiter zu entfernen, so dass die Oberfläche des Profils eine frische Matrix freilegt, um die reibungslose Verchromungsreaktion zu erleichtern. Analysieren Sie alle zwei Stunden die Konzentration der Badlösung und passen Sie sie entsprechend den Analyseergebnissen an. Unter normalen Umständen muss die Badflüssigkeit nicht ausgetauscht werden und kann lange verwendet werden.

6,Zweck des Verchromungstanks: Er ist sehr wichtig für den Aluminium-Spritzverchromungstank. Die Oberfläche des verchromten Profils bildet eine hellgelbe chemische Konversionsbeschichtung. Wetterbeständigkeit der gespritzten Profile. Analysieren Sie alle zwei Stunden die Anomalie der Badflüssigkeit und nehmen Sie Anpassungen entsprechend den Analyseergebnissen vor. Im Allgemeinen wird die Badflüssigkeit alle 2.000 Tonnen Produktion ausgetauscht und die Badflüssigkeit von Zeit zu Zeit aufgefüllt.

7,Die verchromten Profile gelangen zum Oberflächentrocknen in den Trockenofen. Die Trocknungstemperatur sollte zwischen 80 und 90 Grad liegen und 95 Grad nicht überschreiten, da sonst die Haftqualität zwischen der Beschichtung und den Profilen beeinträchtigt wird.

8,Die getrockneten Profile gelangen mit einer Kettengeschwindigkeit von 1—2,5/m zum Sprühen in die Spritzkabine (Die Kettengeschwindigkeit ist je nach Kundenbedürfnissen einstellbar).

9,Durch den gereinigten und gefilterten Luftdruck [7-8 kg] wird das Pulver mit der elektrostatischen Pulverpistole gleichmäßig auf die Werkstücke gesprüht; die elektrostatische Spannung von 45-90 kW und das entsprechende Pulverversorgungssystem und die Parameter, um sicherzustellen, dass die Beschichtung die festgelegten Anforderungen erreicht. Nach den Prozessanforderungen ist der Spritzvorgang abgeschlossen.

10,Nach dem Sprühen in den Härteofen zum Einebnen und Aushärten gelangen. Die Härtungstemperatur liegt zwischen [195-215 Grad], und die Härtezeit sollte zwischen [15-25 Minuten] liegen.

11,Die Profile, die ausgehärtet und freigegeben wurden, werden als Ganzes erhitzt. Berühren Sie die Oberfläche der Profile nicht mit bloßen Händen. Nach dem Abkühlen können sie vom Regal entfernt werden. Überprüfen Sie nach dem Entfernen des Regals die gesprühten Produkte. Die Oberfläche muss glatt sein und die Beschichtung gleichmäßig sein. Markierungen, Orangenhaut und andere Phänomene, und können dann nach bestandener professioneller Qualitätsprüfung verpackt werden.
