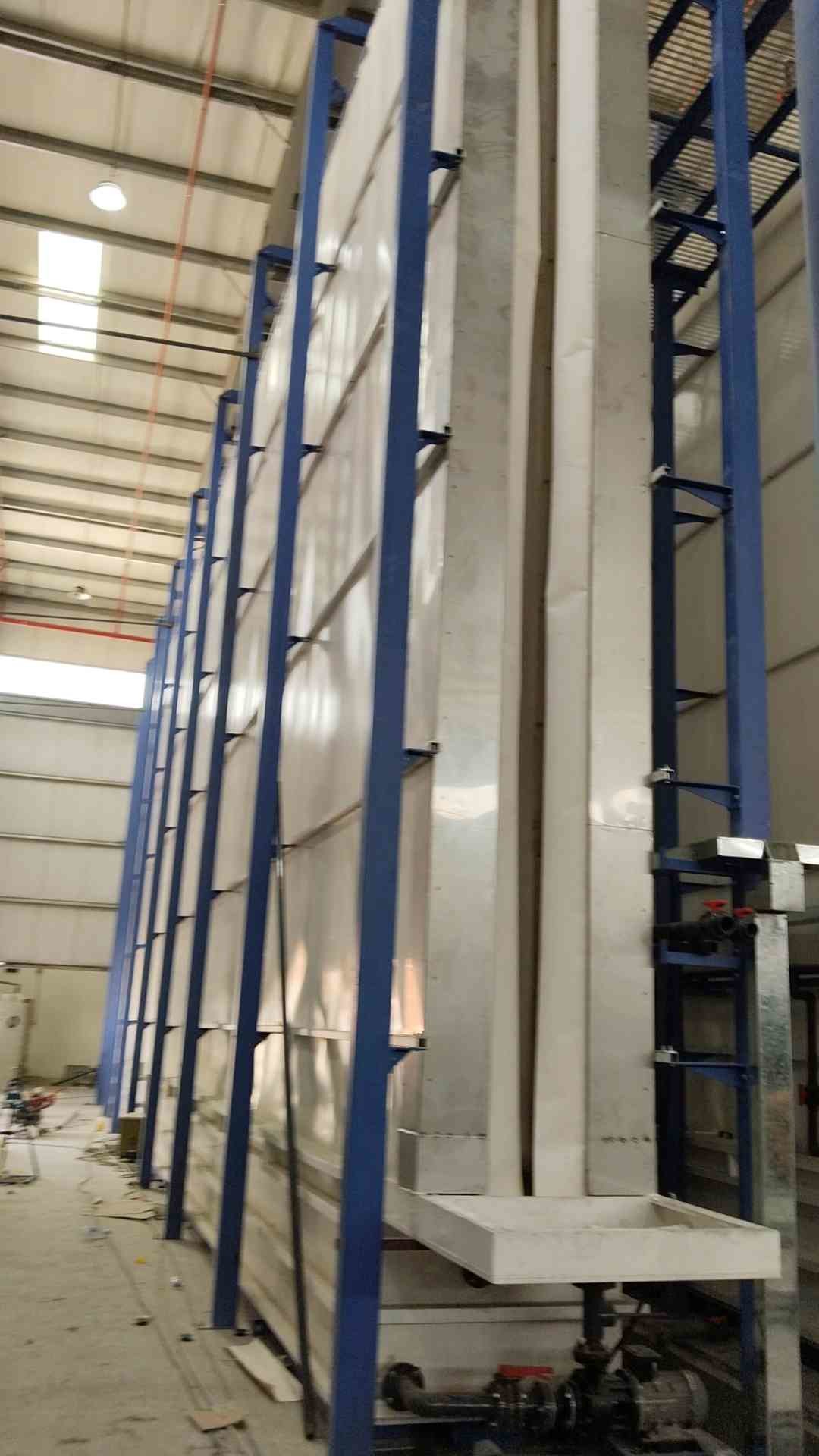

Dieser Vorschlag ist für die vertikale Pulverbeschichtung von Aluminiumprofilen ausgelegt.

1,Designdaten

1) Beschichtungsmaterial: Aluminiumprofil

2) Technische Beschreibung:Laden, Vorbehandlung, Trocknen, Pulverbeschichtung, Härten, Entladen.

3) Spezifikationen des Beschichtungsprofils:

4) Maximale Profilgröße: 100 mm × 200 mm × L7000 mm

5) Maximalgewicht des Profils: 30 kg

6) Standardgewicht: 3,5 kg

7) Standardfläche des Profils: 400 m²- Ich weiß nicht.

2Energieversorgung
1) Stromversorgung

2) Einphasenspannung: 220V+10%

3) Dreiphasige Spannung: 380V+10%

4) Frequenz: 50 Hz

5) Ausrüstungsgruppenlinie und Nulllinie

6) Erdgas

3Druckluft

1) Druck: 7,0 bar

2) Maximaler Dampffluss: 1,3 g/nm³

3) Maximaler Ölgehalt: 0,01 ppm

4) Maximaler Druckluftstrom: 8 m³/min

4Industriewasser erforderlich

1) Druck: 3+0.2bar

2) Fluss: 5 m³/h

5, Pulver

1)Pulvercharakteristik:LEL≥40g/Nm³

6Produktionskapazität

1) Geschwindigkeit der Förderkette: 1,2 m/min.

2) Gesamtbeschichtungsstücke pro Stunde: 1200 mm/min÷150 mm/stücke×60minutes=480 pcs/hr

3) Gesamtgewicht pro Stunde: 480 Stück × 3,5 kg/Stück = 1,68 t/h

4) Tageskapazität: 1,68 t x 16 h/Tag = 26,8 t/Tag

5) Monatliche Kapazität: 26,8 Tonnen/Tag × 25 Tage/Monat = 670 Tonnen/Monat

Eigenschaft:
1Automatische vertikale Pulverbeschichtungslinie für Aluminiumprofil Oberflächenbehandlungsausrüstung. Gas und Energie sparen, Platz sparen.

Hohe Qualität, hohe Produktivität, glatte und langlebige Beschichtung.

2Hauptkomponente:Pulverbeschichtung Hängendes Fördersystem,Ladungs- und Entladungssystem,Vorbehandlung,Trocknerofen,Pulver

Beschichtungskammer und Recyclingsystem,Härteofen,elektrische Steuerung,Pulverbeschichtungskanonen,Pulverversorgungszentrum,Luftkompressor,

DI Wassermaschinen-System und so weiter.

3"Normaler Pulverbeschichtungsprozess: Entladen-Abspülen-Vorfettung-Abfettung-Abspülen-Abspülen-Rein"

Wasser-Passivierung-Spülung-Rein-Trocknung-Pulverbeschichtung-Härtung-Entladung.


Die Betriebsverfahren für die vertikale Pulverspritzung sind wie folgt:

1Bei der Profilpulverbesprühung ist eine Vorbehandlung äußerst wichtig.der vor dem Sprühen chemisch gereinigt werden muss.

2, VorbehandlungsprozessSkim ---[ 1,5-5 Minuten ] ---gewaschen [0,5-1 Minute ]---gewaschen [0,5-1 Minute ]--- Säureoberflächenanpassung [1,5-5 Minuten - --gewaschen [0,5-1 Minute ]---gewaschen [0,0].5 bis 1 Minute ]--- schärfen [00,5-2 Minuten ]--- Waschen [0,5-1 Minuten ]-- Reinwasserwaschen [1-2 Minuten].

3Abfettungszweck:Die Abfettungszweckbehandlung dient dazu, den Ölfleck auf der Oberfläche des Profils zu entfernen und die Oberflächenreinheit zu gewährleisten, wenn das Profil in den Chrombehälter gelangt.

4, Parameter des Prozesses bei der Entfettung des Tanks:Während der Produktion wird alle zwei Stunden die Konzentration der freien Säureflüssigkeit des Tanks analysiert und die Flüssigkeit des Tanks entsprechend den Analyseergebnissen angepasst.und die Tankflüssigkeitsoberfläche von Zeit zu Zeit reinigen, ohne die Tankflüssigkeit zu wechseln.

5Zweck der Säureberflächenkonditionierung:Der Hauptzweck der Säureberflächenbehandlung besteht darin, das Öl weiter aus dem Profil zu entfernen, so dass die Oberfläche des Profils eine frische Matrix freigibt.so dass die reibungslose Chromreaktion erleichtert wird.Die Konzentration der Badlösung wird alle zwei Stunden analysiert und entsprechend den Analyseergebnissen angepasst.Die Badflüssigkeit muss nicht ersetzt werden und kann lange verwendet werden..

6, Zweck des Chrombehälters:Es ist sehr wichtig für den Aluminium-Spraychrombehälter.Wetteranfälligkeit von gesprühten ProfilenDie Anomalien in der Badflüssigkeit werden alle zwei Stunden analysiert und entsprechend den Analyseergebnissen angepasst.und die Badflüssigkeit wird von Zeit zu Zeit wieder aufgefüllt.

7Die Chromprofile werden zum Trocknen der Oberfläche in den Trocknungsofen eingebracht.Andernfalls wird die Qualität der Haftung zwischen der Beschichtung und den Profilen beeinträchtigt..

8, Die getrockneten Profile gelangen mit einer Kettengeschwindigkeit von 1 ‰ 2,5 / m zur Sprühung in die Sprühkabine.

9Durch den gereinigten und gefilterten Luftdruck [7-8 kg] wird das Pulver gleichmäßig mit der elektrostatischen Pulverpistole auf die Werkstücke gesprüht.die elektrostatische Spannung von 45-90kw und das entsprechende Pulverversorgungssystem und die entsprechenden Parameter, um sicherzustellen, dass die Beschichtung die festgelegten Anforderungen nach dem Prozess erreicht, ist der Sprühvorgang abgeschlossen.

10Nach dem Sprühen in den Aushärtungsofen für die Nivellierung Aushärtung eingeben. Die Aushärtungstemperatur liegt zwischen [195-215 Grad], und die Aushärtezeit sollte zwischen [15-25 Minuten).

11, Die Profile, die gehärtet und freigesetzt wurden, werden als Ganzes erhitzt. Berühren Sie die Oberfläche der Profile nicht mit bloßen Händen. Nach dem Abkühlen können sie vom Regal entfernt werden.Nachdem das Regal entfernt wurde, überprüfen Sie die gespritzten Produkte. Die Oberfläche muss glatt und die Beschichtung gleichmäßig sein.und kann dann nach professioneller Qualitätsprüfung verpackt werden.
