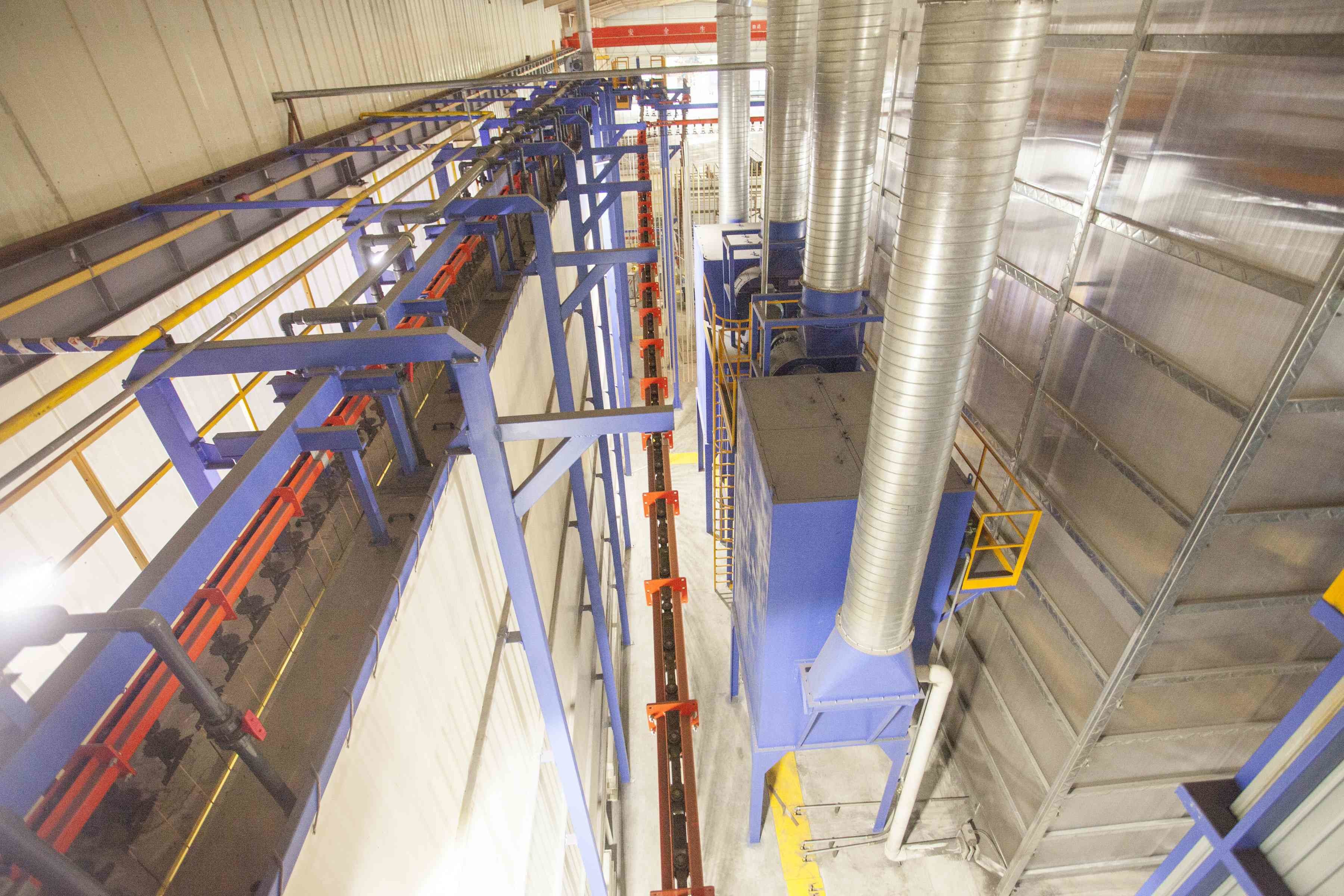

SUS-Metallspray-Booth Vertikale Pulverbeschichtungslinie für Aluminiumlegierungsprofile

SUS Metallspray Booth Vertikale Pulverbeschichtungslinie aus Aluminiumlegierungsprofil

Pulverzufuhrzentrum mit Vorbehandlung im Sprühkanal
Vertikale Pulverbeschichtungslinie mit der besten Oberflächenbehandlungsausrüstung
Dieser Vorschlag richtet sich an die vertikale Pulverbeschichtungslinie für Aluminiumprofile

1. Konstruktionsdaten
A. Beschichtungsmaterial: Aluminiumprofil
B. Technische Beschreibung:Laden, Vorbehandlung, Trocknen, Pulverbeschichtung, Härten, Entladen.
C. Spezifikationen des Beschichtungsprofils:
a. Maximale Größe des Profils: 100 mm × 200 mm × L7000 mm
b,Maximalgewicht des Profils: 30 kg
c,Standardgewicht: 3,5 kg
d.Standardfläche des Profils: 400m2/T

2Energieversorgung
A. Stromversorgung
Einphasenspannung: 220V+10%
Dreiphasige Spannung: 380V+10%
Frequenz: 50 Hz
Ausrüstungsgruppenlinie und Nulllinie
B. Erdgas

3. Druckluft
A,Druck: 7,0 bar
B,Max-Dampffluss: 1,3 g/nm3
C,Max Ölgehalt: 0,01 ppm
D,Max Fluss der Druckluft: 8m3/min

4. Industriewasser erforderlich
A,Druck: 3 + 0,2 bar
B,Fluss: 5 m3/h

5. Pulver
A,Pulvercharakteristik: LEL≥40g/Nm3

6. Produktionskapazität
Geschwindigkeit der Förderkette: 1,2 m/min.
Gesamtbeschichtungstücke pro Stunde: 1200 mm/min÷150 mm/pcs×60min=480 pcs/hr
Gesamtgewicht pro Stunde: 480 Stück × 3,5 kg/Stück = 1,68 t/h
Tägliche Kapazität: 1,68 t x 16 h/Tag = 26,8 t/Tag
Monatliche Kapazität: 26,8 Tonnen/Tag × 25 Tage/Monat= 670 Tonnen/Monat

Feature:Automatische vertikale Pulverbeschichtungslinie für Aluminiumprofil Oberflächenbehandlungsausrüstung.Gas und Energie sparen, Platz sparen.Hochwertige, hohe Produktivität, glatte und langlebige Beschichtung.

Hauptkomponente:Pulverbeschichtung Hängendes Fördersystem,Lad- und Entladesystem,Vorbehandlung,Trocknungsofen,Pulverbeschichtungskammer und Recyclingsystem,Härteofen,elektrische Steuerung,Pulverbeschichtungspistolen,Pulverversorgungszentrum, Luftkompressor, DI Wassermaschinen-System und so weiter.

Normaler Pulverbeschichtungsprozess:Abbrechen-Spülen-Vorfettung-Abfettung-Spülen-Spülen-Reines Wasser-Passivierung-Spülen-Reines Trocknen-Pulverbeschichtung-Härten-Abbrechen.

Die Betriebsverfahren für die vertikale Pulverspritzung sind wie folgt:

1Bei der Profilpulverbesprühung ist eine Vorbehandlung äußerst wichtig.der vor dem Sprühen chemisch gereinigt werden muss.

2,VorbereitungsprozessSkim ---[ 1,5-5 Minuten ] ---gewaschen [0,5-1 Minute ]---gewaschen [0,5-1 Minute ]--- Säureoberflächenanpassung [1,5-5 Minuten - --gewaschen [0,5-1 Minute ]---gewaschen [0,0].5 bis 1 Minute ]--- schärfen [00,5-2 Minuten ]--- Waschen [0,5-1 Minuten ]-- Reinwasserwaschen [1-2 Minuten].

3Abfettungszweck:Die Abfettungszweckbehandlung zielt darauf ab, den Ölfleck auf der Oberfläche des Profils zu entfernen und die Oberflächenreinheit zu gewährleisten, wenn das Profil in den Chrombehälter gelangt.

4,Abfettungsprozessparameter des Tanks:Während der Produktion wird alle zwei Stunden die Konzentration der freien Säureflüssigkeit des Tanks analysiert, die Tankflüssigkeit entsprechend den Analyseergebnissen angepasst,und die Tankflüssigkeitsoberfläche von Zeit zu Zeit reinigen, ohne die Tankflüssigkeit zu wechseln.

5Zweck der Säureberflächenkonditionierung:Der Hauptzweck der Säureberflächenbehandlung besteht darin, das Öl weiter aus dem Profil zu entfernen, so dass die Oberfläche des Profils eine frische Matrix zeigt,so dass die reibungslose Chromreaktion erleichtert wird.Die Konzentration der Badlösung wird alle zwei Stunden analysiert und entsprechend den Analyseergebnissen angepasst.Die Badflüssigkeit muss nicht ersetzt werden und kann lange verwendet werden..

6"Zweck des Chrombehälters:Es ist sehr wichtig für den Aluminium-Spraychrombehälter.Wetteranfälligkeit von gesprühten ProfilenDie Anomalien in der Badflüssigkeit werden alle zwei Stunden analysiert und entsprechend den Analyseergebnissen angepasst.und die Badflüssigkeit wird von Zeit zu Zeit wieder aufgefüllt.

7Die Chromprofile werden zum Oberflächentrocknen in den Trocknungsofen eingebracht.

Häufig gestellte Fragen

1Was können wir Ihnen für Ihre Ausrüstung anbieten?
A. Das Material/die maximale Größe/das maximale Gewicht der Werkstücke.
B. Welche erwartete Leistung hat diese Ausrüstung (8 Stunden/Tag oder 30 Tage/Monat)?
C. Die verfügbare Werkstattfläche, in der Sie dieses Gerätes platzieren möchten (in LxWxH).
D. Welchen Kraftstoff verwenden Sie bevorzugt für die Heizung:Elektrisches, Gas,LPG,Diesel oder andere.

2Wie installieren Sie die Ausrüstung, nachdem Sie Ihre Ausrüstung gekauft haben?
A. Wir liefern Installationsdokumente, 3D-Montage-Zeichnung oder Installationsvideo, um die Installationsarbeit zu leiten.
B. Unser Ingenieur leitet die Installation und das Debugging der Ausrüstung online.
C. Wir können Installateure in Ihrer Fabrik vermitteln, die bei Bedarf die Installationsarbeiten leiten.
D. Nach dem Debugging wird eine vollständige Schulung durchgeführt und die Verwendung der Ausrüstung regelmäßig verfolgt.

3Wie läuft der Kundendienst Ihrer Firma ab?
A. Einjährige Garantie für Teile, die Teile umfassen hauptsächlich Lüfter,Brenner,elektrische Komponenten des Bedienraums, Metallkonstruktion, Wandplatten usw., mit Ausnahme von vom Menschen verursachten Schäden.
B. Solange Sie unsere Geräte benutzen, ist unser technischer Support immer online

Ich hoffe, unsere herzliche Gesellschaft kann Sie freundlich treffen und Ihnen ein anderes Erlebnis bringen.
