Hochkapazitäts-Aluminiumprofile mit CE-Zertifizierung

Vertikale Pulverbeschichtungsanlage mit bester Oberflächenbehandlungsausrüstung

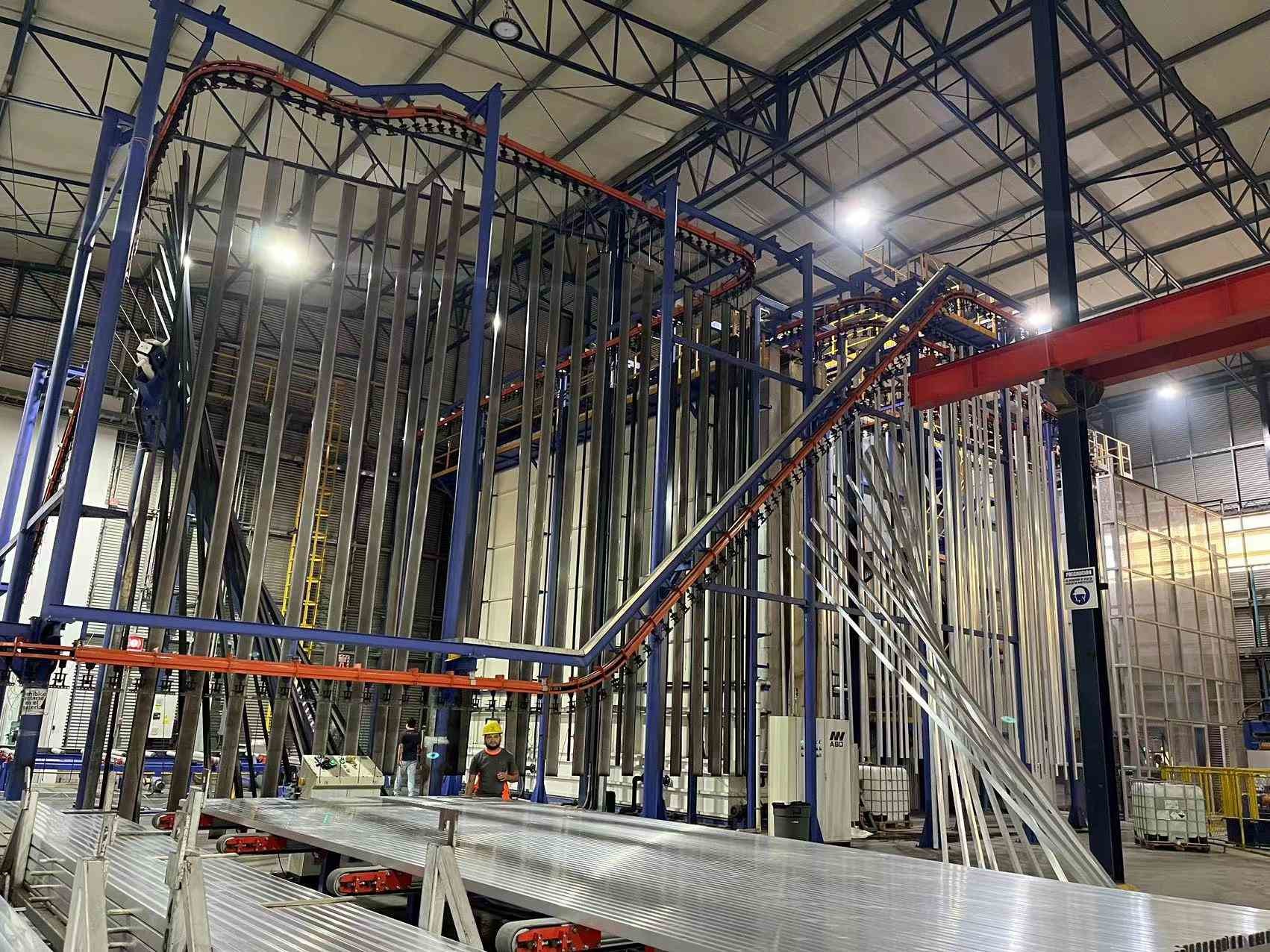

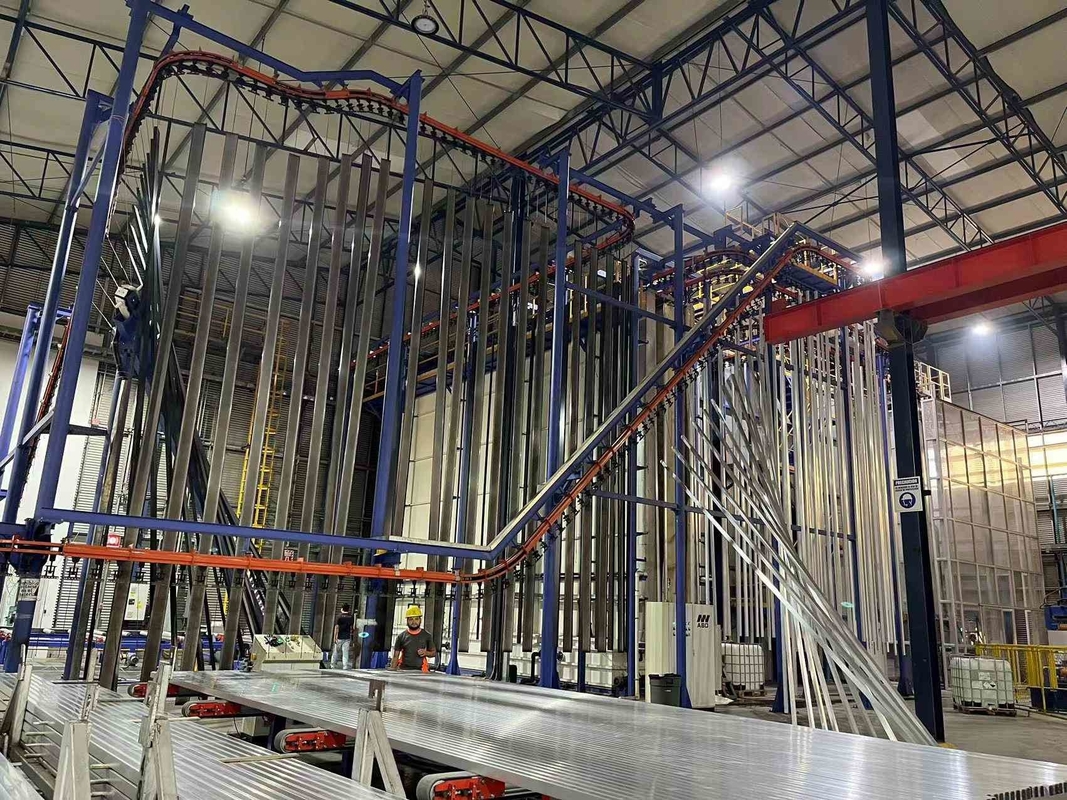

Dieser Vorschlag ist für vertikale Pulverbeschichtungsanlagen für Aluminiumprofile konzipiert – Eine Kabine

1. Konstruktionsdaten

        A, Beschichtungsmaterial: Aluminiumprofil

        B, Technische Beschreibung: Beladen, Vorbehandlung, Trocknung, Pulverbeschichtung, Aushärten, Entladen.

        C, Spezifikationen des Beschichtungsprofils:

               a, Maximale Größe des Profils: 100 mm × 200 mm × L7000 mm

               b, Maximales Gewicht des Profils: 30 kg

               c, Standardgewicht: 3,5 kg

               d, Standardoberfläche des Profils: 400 m²／T

2. Energieversorgung

        A, Stromversorgung

              Einphasenspannung: 220 V + 10 %

              Dreiphasenspannung: 380 V + 10 %

              Frequenz: 50 Hz

              Gerätegruppenleitung und Nulleiter

        B, Erdgas

3. Druckluft

        A, Druck: 7,0 bar

        B, Maximaler Dampfstrom: 1,3 g/nm³

        C, Maximaler Ölgehalt: 0,01 ppm

        D, Maximaler Druckluftstrom: 8 m³/min

4. Industriewasser erforderlich

        A, Druck: 3+0,2 bar

        B, Fluss: 5 m³/h

5. Pulver

        A, Pulvercharakteristik: LEL≥40g/Nm³

6. Produktionskapazität

        Förderketten-Geschwindigkeit: 1,2 m/Minute

        Gesamtzahl der beschichteten Teile pro Stunde: 1200 mm/Minute ÷ 150 mm/Stück × 60 Minuten = 480 Stück/Stunde

        Gesamtgewicht pro Stunde: 480 Stück × 3,5 kg/Stück = 1,68 Tonnen/Stunde

        Tageskapazität: 1,68 Tonnen x 16 Stunden/Tag = 26,8 Tonnen/Tag

        Monatliche Kapazität: 26,8 Tonnen/Tag × 25 Tage/Monat = 670 Tonnen/Monat

Merkmal: Automatische vertikale Pulverbeschichtungsanlage für Aluminiumprofil-Oberflächenbehandlungsanlagen. Spart Gas und Energie, spart Platz. Hohe Qualität, hohe Produktivität, glatte und dauerhafte Beschichtung.

Hauptkomponente:Pulverbeschichtungs-Hängefördersystem, Be- und Entladesystem, Vorbehandlung, Trockenofen, Pulverbeschichtungskammer und Recyclingsystem, Härteofen, elektrisches Steuerungssystem, Pulverbeschichtungspistolen, Pulverversorgungszentrum, Luftkompressor, DI-Wasser-Maschinensystem usw.

Gewöhnlicher Pulverbeschichtungsprozess: Entladen - Spülen - Vorabentfetten - Entfetten - Spülen - Spülen - Reines Wasser - Passivierung - Spülen - Rein - Trocknen - Pulverbeschichtung - Aushärten - Entladen.

Die vertikalen Pulversprühverfahren sind wie folgt:

1, Für das Pulverspritzen von Profilen ist die Vorbehandlung äußerst wichtig. Auf der Oberfläche des extrudierten Profils bildet sich mit bestimmten Ölflecken und anderen Verunreinigungen eine Schicht aus natürlichem Oxidfilm, die vor dem Spritzen durch chemische Behandlung gereinigt werden muss.

2, Vorverarbeitungsprozess Entfetten ---[ 1,5-5 Minuten ] --- gewaschen [0,5-1 Minute ]--- gewaschen [0,5-1 Minute ]--- Säureoberflächenanpassung [1,5-5 Minuten - -- gewaschen [0,5-1 Minute ]--- gewaschen [0,5-1 Minute ]--- schärfen [0,5-2 Minuten ]--- waschen[ 0,5 --1 Min ]-- Reines Wasser waschen [1-- 2 Min].

3, Zweck des Entfettens: Der Zweck der Entfettungsbehandlung ist es, den Ölfleck auf der Oberfläche des Profils zu entfernen und die Oberflächenreinheit zu gewährleisten, wenn das Profil in den Verchromungstank eintritt.

4, Prozessparameter des Entfettungstanks: Analysieren Sie während der Produktion alle zwei Stunden die Konzentration der freien Säure im Tank, passen Sie die Tankflüssigkeit entsprechend den Analyseergebnissen an und reinigen Sie die Tankflüssigkeitsoberfläche von Zeit zu Zeit, ohne die Tankflüssigkeit zu wechseln.

5, Zweck der Säureoberflächenkonditionierung: Der Hauptzweck der Säureoberflächenbehandlung ist es, Öl vom Profil weiter zu entfernen, so dass die Oberfläche des Profils eine frische Matrix freilegt, um die reibungslose Verchromungsreaktion zu erleichtern. Analysieren Sie alle zwei Stunden die Konzentration der Badlösung und passen Sie sie entsprechend den Analyseergebnissen an. Unter normalen Umständen muss die Badflüssigkeit nicht ausgetauscht werden und kann lange verwendet werden.

6, Zweck des Verchromungstanks: Er ist sehr wichtig für den Aluminium-Spritzverchromungstank. Die Oberfläche des verchromten Profils bildet eine hellgelbe chemische Konversionsbeschichtung. Wetterbeständigkeit der gesprühten Profile. Analysieren Sie alle zwei Stunden die Anomalie der Badflüssigkeit und nehmen Sie Anpassungen entsprechend den Analyseergebnissen vor. Im Allgemeinen wird die Badflüssigkeit alle 2.000 Tonnen Produktion ausgetauscht und die Badflüssigkeit von Zeit zu Zeit aufgefüllt.

7, Die verchromten Profile gelangen zum Oberflächentrocknen in den Trockenofen. Die Trocknungstemperatur sollte zwischen 80 und 90 Grad liegen und 95 Grad nicht überschreiten, da sonst die Qualität der Haftung zwischen der Beschichtung und den Profilen beeinträchtigt wird.

8, Die getrockneten Profile gelangen mit einer Kettengeschwindigkeit von 1—2,5/m zum Sprühen in die Spritzkabine (Die Kettengeschwindigkeit ist je nach Kundenbedürfnissen einstellbar).

9, Durch den gereinigten und gefilterten Luftdruck [7-8 kg] wird das Pulver mit der elektrostatischen Pulverpistole gleichmäßig auf die Werkstücke gesprüht; die elektrostatische Spannung von 45-90 kW und das entsprechende Pulverversorgungssystem und die Parameter, um sicherzustellen, dass die Beschichtung die festgelegten Anforderungen erfüllt. Nach den Prozessanforderungen ist der Sprühvorgang abgeschlossen.

10, Nach dem Sprühen in den Härteofen zum Einebnen und Aushärten gelangen. Die Härtungstemperatur liegt zwischen [195-215 Grad], und die Härtezeit sollte zwischen [15-25 Minuten] liegen.

11, Die Profile, die ausgehärtet und freigegeben wurden, werden als Ganzes erhitzt. Berühren Sie die Oberfläche der Profile nicht mit bloßen Händen. Nach dem Abkühlen können sie vom Regal entfernt werden. Überprüfen Sie nach dem Entfernen des Regals die gesprühten Produkte. Die Oberfläche muss glatt sein und die Beschichtung gleichmäßig sein. Markierungen, Orangenhaut und andere Phänomene, und dann können sie nach bestandener professioneller Qualitätsprüfung verpackt werden.

  Die Produktionskapazität und das technische Niveau des Unternehmens haben in der gleichen Branche immer eine führende Position eingenommen. Unsere Produkte haben vor und nach mehreren nationalen Erfindungspatenten erhalten und 2012 auch erfolgreich die CE-Zertifizierung bestanden. Gleichzeitig wurden hochwertige Produkte auch von dem Unternehmen in der Branche mit mehreren Ehrentiteln ausgezeichnet, darunter High-Tech-Unternehmen, führende Unternehmen in der Foshan High-Tech-Zone im Jahr 2020, Gazellenunternehmen in der Foshan National High-Tech-Zone im Jahr 2019, führende Unternehmen in segmentierten Branchen in der Stadt Foshan, wichtige empfohlene Produkte in der Aluminiumverarbeitungsindustrie im Bezirk Sanshui, Foshan City, ausgezeichnete Lieferanten im Jahr 2019 und Top 20 chinesische Aluminiumausrüstungsmarken, Foshan National High-Tech Zone's 2020 Manufacturing Singles Champion Enterprise, Spezialisiert auf feine, spezielle und neue kleine und mittlere Unternehmen, innovative kleine und mittlere Unternehmen in der Provinz Guangdong usw. Die hervorragende Qualität und der Service machen "Anbang Equipment" in mehr als 35 Länder und Regionen der Welt exportiert, darunter die Vereinigten Staaten, Australien, Neuseeland, Vietnam, Malaysia, Indonesien, Sri Lanka, die Vereinigten Arabischen Emirate, Saudi-Arabien, Katar, Kuwait, Türkei, Ägypten, Algerien, Angola, Mexiko, Kolumbien usw.
