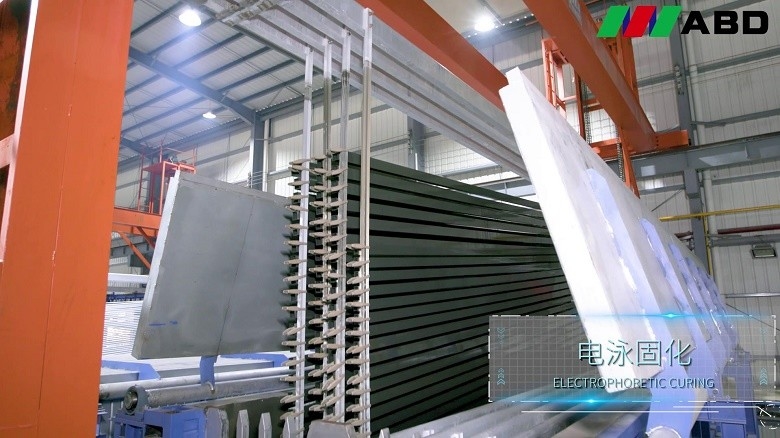

Spezialisierte Spannungsraumkapazität Vollautomatische Anodisierungsproduktionslinie

Anlage für die Oberflächenbehandlung von Anodisierungsfarben für Aluminiumprofile

Dieser Vorschlag ist für die Produktion von Aluminiumprofilen mit vertikaler Anodisierung vorgesehen.

1. Konstruktionsdaten

A. Anodisierungsmaterial: Aluminiumlegierungsprofil

B. Prozessbeschreibung:Laden, Vorbehandlung, Anodisierung, Elektrolyse, Färbung, Dichtung, Warmwasserspülung, Tropfen und Abladen.

C. Spezifikationen für Anodisierungsprofile:

           a) Maximale Profilgröße: 120 mm × L6.000 mm, durchschnittliche L6.000 mm

b,Dicke der Anodisierungsfolie:10-15 μm

c,Elektrolyse und Färbung: Sn+Ni

d.Fläche des Profils: 450 m2/Tonne

E,elektrische Stromdichte 135 A/m2

f,4 Wasserstoffbehälter₂So₄Säure-Anodizing-Tank, Verarbeitungszeit wird etwa 9,0 Minuten sein

g,Länge des Verarbeitungstanks: 8,0 m, effektive Länge 7,5 m

h,Mengen von Klemmen 7500 mm ÷ 55 mm/个=136 Stück

2. Energieversorgung und Start

A. Stromversorgung:380V, 3Φ, 50Hz Stromversorgung

B. Verwenden Sie einen Hochfrequenz-Soft-Switch und wandeln Sie den Strom mit einem sehr hohen Wirkungsgrad, ≥ 94%, um.

C. Strommodulstruktur: 12KA/22V für jeden Schrank, bestehend aus 4 Stück 3KA/22V Einzelmodul.

D,Direkte Ausgangsspannung: 5% bis 100% Nennspannung, kontinuierlich einstellbar

E.Direkter Ausgangsstrom: 5% bis 100% Nennstrom, kontinuierlich einstellbar

F,Steuerungssystem verwendet digitale Steuerung, hohe Effizienz und stabile Ausgangsgenauigkeit: ≤±0,2%

H,Weichstartzeit: 1 ‰ 999S zufällige Einstellung

G,Weichschaltenzeit: 1 ¢999S Zufallsstellung

3.Stromversorgung der Elektrolyse

         A. Stromversorgung für Elektrolyse und Farben: 3 Sätze pro Tank × 1 Tank 3 Sätze

B,Kühlung: Wasser

C,Erststromzufuhr: 3 Phasen 380V 50 Hz ± 1 Hz

D,Zwei-Zeit-Ausgangsspannung: ± 3V30V

4. Kühlsystem

         Eine,Kühleinheit:209,000 Kilocalorie Zentrifugalmaschinen-Direktkühlung

B.Kühlturm: 600 t/h Quadratturm

C. Kühlwasserbecken:3*3*3m3 8mmA3 Faserverstärktes Stahl, Stahlstütze in

D,Direkte Kühlpumpe: 55 kW 600 m³18 m

E. Indirekte Kühlpumpe: 22 kW 250 m³18 m

F,Kirkulationsleitung für Kühlwasser:PVC-Rohr

5. Heiz- und Temperaturregelungssystem (ohne Dampf gekocht)

A.Heizung des Dichtungsbehälters: 316L Rohr aus Edelstahl, Ventil, Flansche DN40

B.Heizung und Kühlung von Alkali-Essereien:Nassloser Stahlrohr, Ventil, Flansch DN40 mit Doppelrohrbehälter 20m2

C.Heizung des Warmwasserbehälters304 Rohr aus Edelstahl, Ventil, Flansche DN40

D. Allgemeine Dampfrohr in der Werkstatt:DN80 nahtloses Stahlrohr, Ventil, Flansche ca. 180 m

E,Automatisches Ventil und Temperaturregelungssystem: 5 Sätze

6. Produktionskapazität

       Monatliche Kapazität: 3100 t oder mehr/Monat

7.Wasserverbrauch

      A,Eingangsdruck: 0.3mpa

B. Entwurfsstrom: 80 m3/hEinVerbrauch: 40 m3/Sieh mal.

8. Dampfverbrauch

       Durchfluss: 2 Tonnen/Stunde

Druck: 0,8 MPa.

Merkmal:Automatische Anodisierung Produktionslinie für Aluminiumprofil Oberflächenbehandlungsausrüstung.Gas und Energie sparen, Platz sparen.Hochwertige, hohe Produktivität, glatte und langlebige Beschichtung.

  Die Produktionskapazität und das technische Niveau des Unternehmens haben immer eine führende Position in der gleichen Branche inne.und auch erfolgreich die CE-Zertifizierung 2012 bestandenGleichzeitig wurden die hochwertigen Produkte auch von den Unternehmen in der Branche, einschließlich Hightech-Unternehmen, anerkannt und mit mehreren Ehrentiteln ausgezeichnet.führende Unternehmen in der Hightech-Zone Foshan im Jahr 2020, Gazellenunternehmen in der Foshan National High-Tech-Zone im Jahr 2019, führende Unternehmen in segmentierten Branchen in der Stadt Foshan,wichtigste empfohlene Produkte in der Aluminiumverarbeitungsindustrie im Distrikt Sanshui, Foshan City, ausgezeichnete Lieferanten im Jahr 2019, und Top 20 chinesische Aluminium-Ausrüstungsmarken, Foshan National High-Tech Zone 2020 Manufacturing Singles Champion Enterprise, spezialisiert auf Fine,Besonderes, und neue kleine und mittlere Unternehmen, innovative kleine und mittlere Unternehmen in der Provinz Guangdong usw.Die hervorragende Qualität und Service machen "Anbang Equipment" in mehr als 35 Länder und Regionen der Welt exportiert, einschließlich der Vereinigten Staaten, Australien, Neuseeland, Vietnam, Malaysia, Indonesien, Sri Lanka, den Vereinigten Arabischen Emiraten, Saudi-Arabien, Katar, Kuwait, Türkei, Ägypten, Algerien, Angola, Mexiko,Kolumbien, usw.
