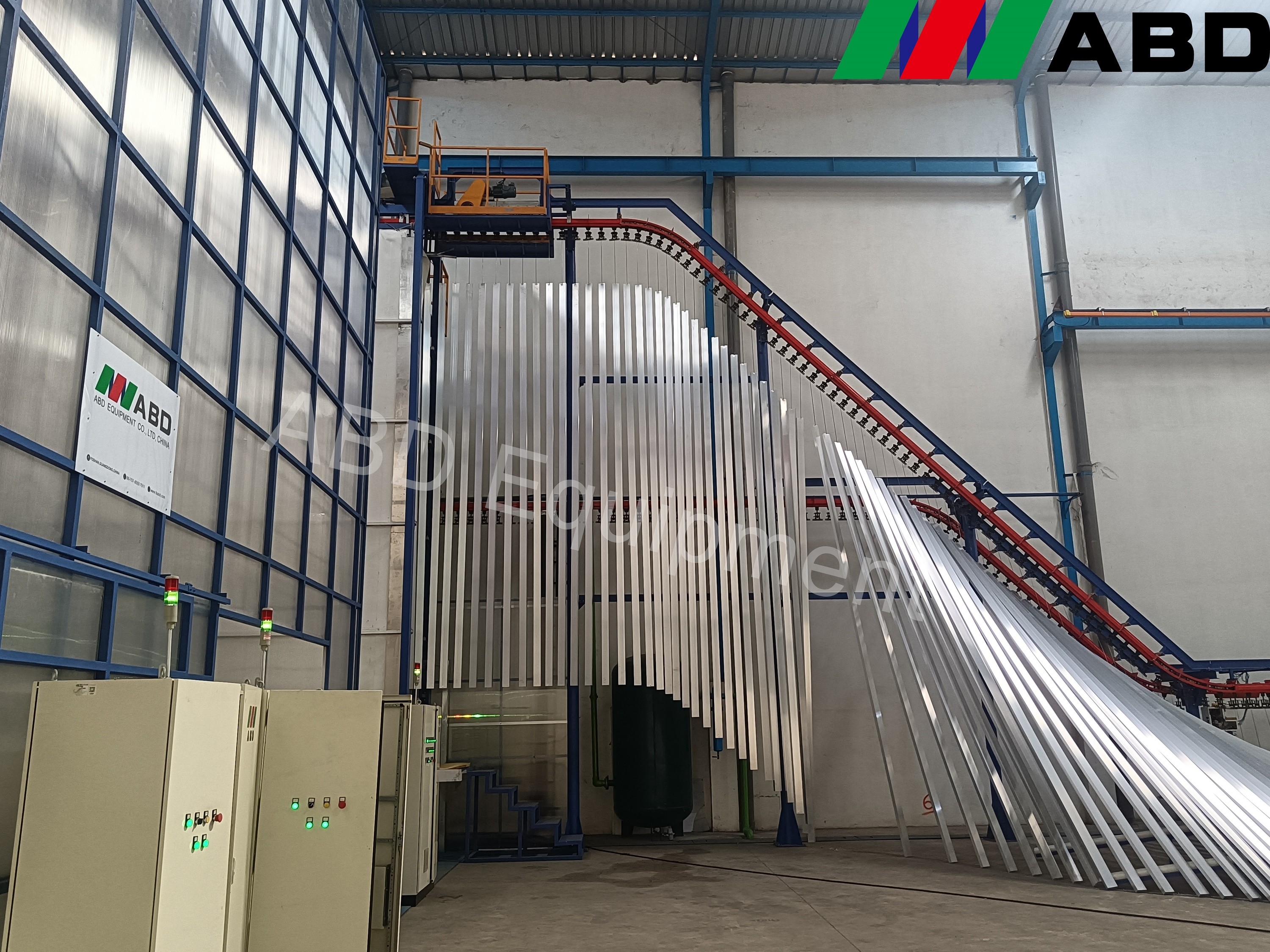

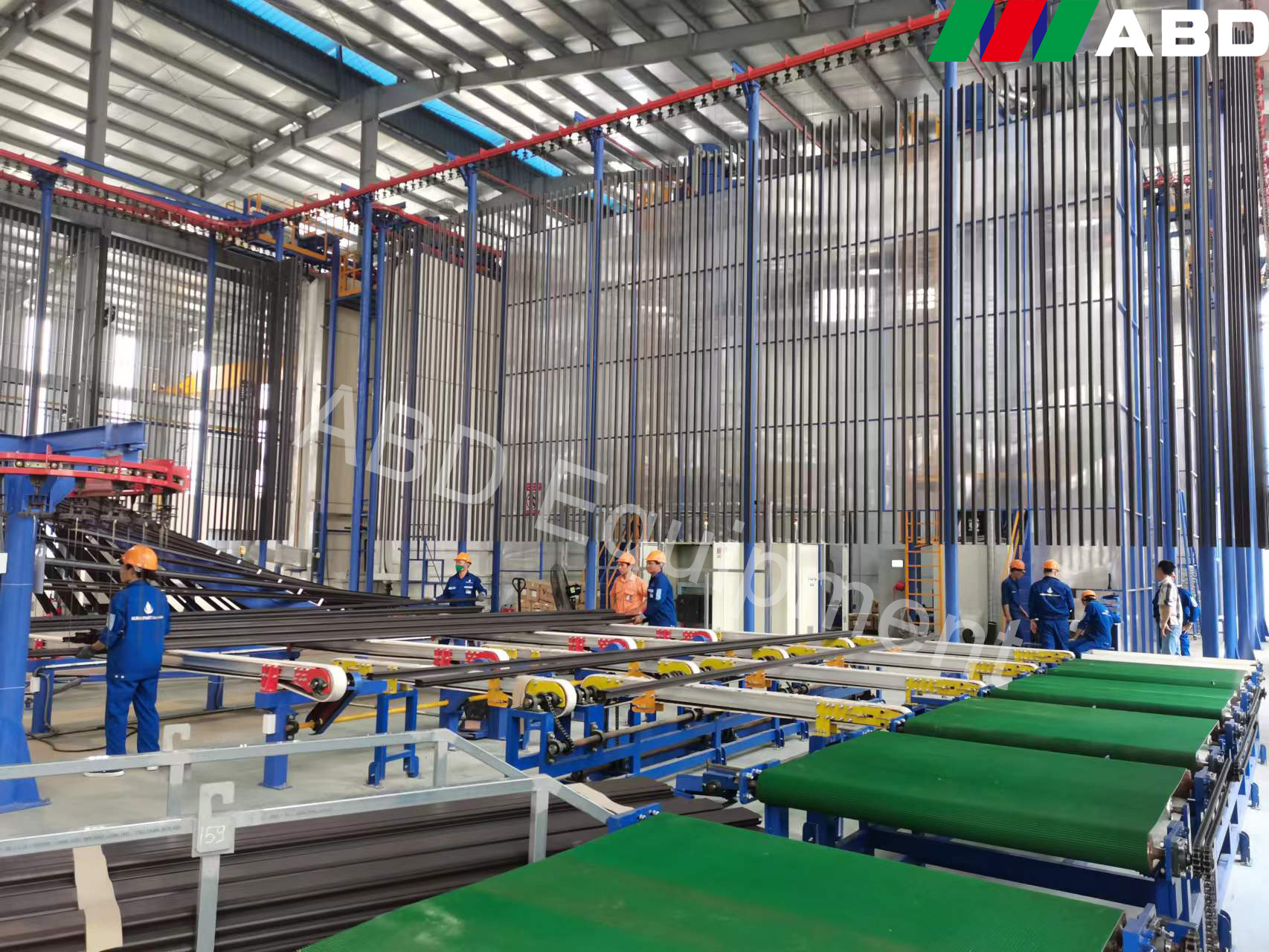

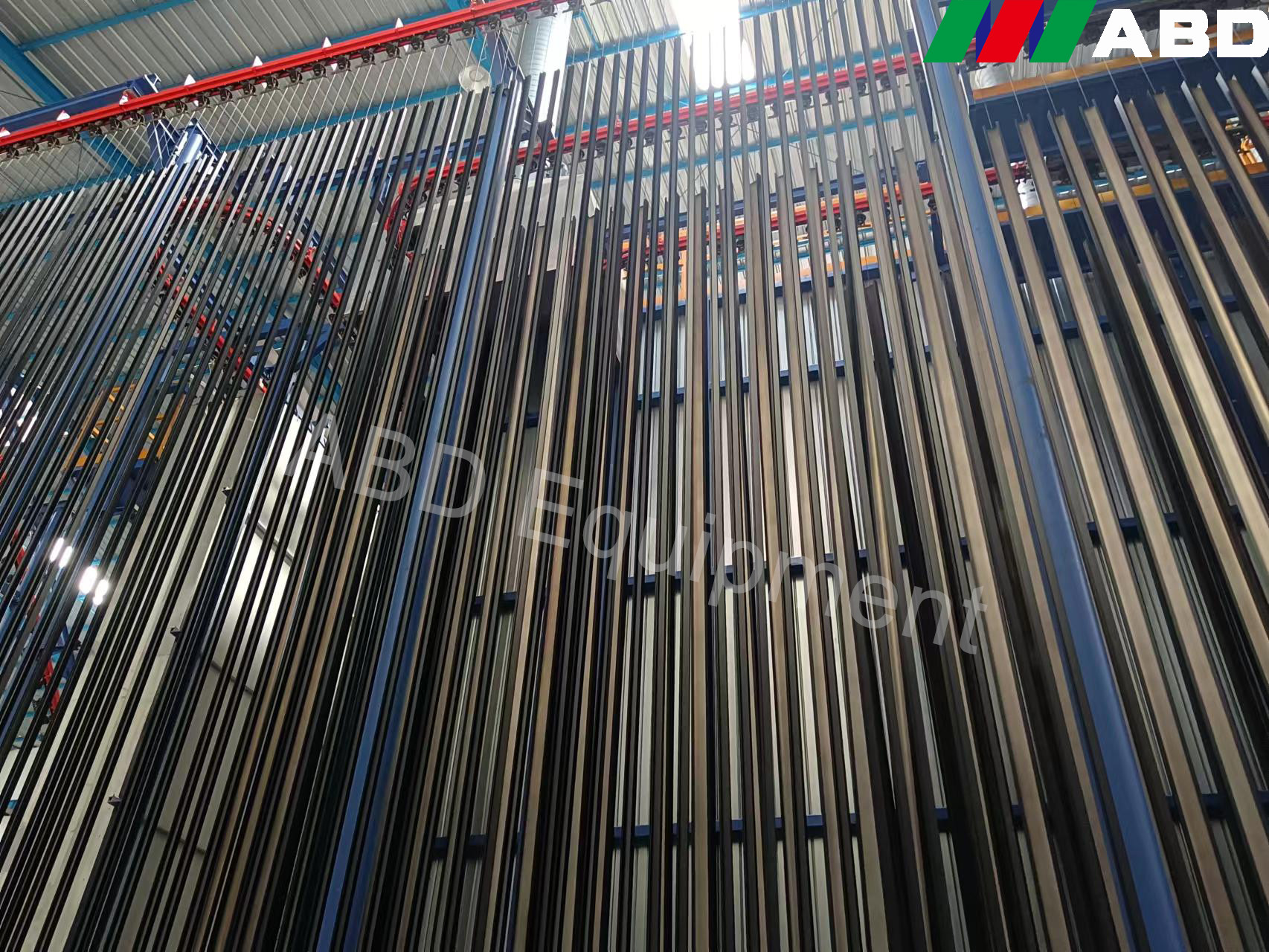

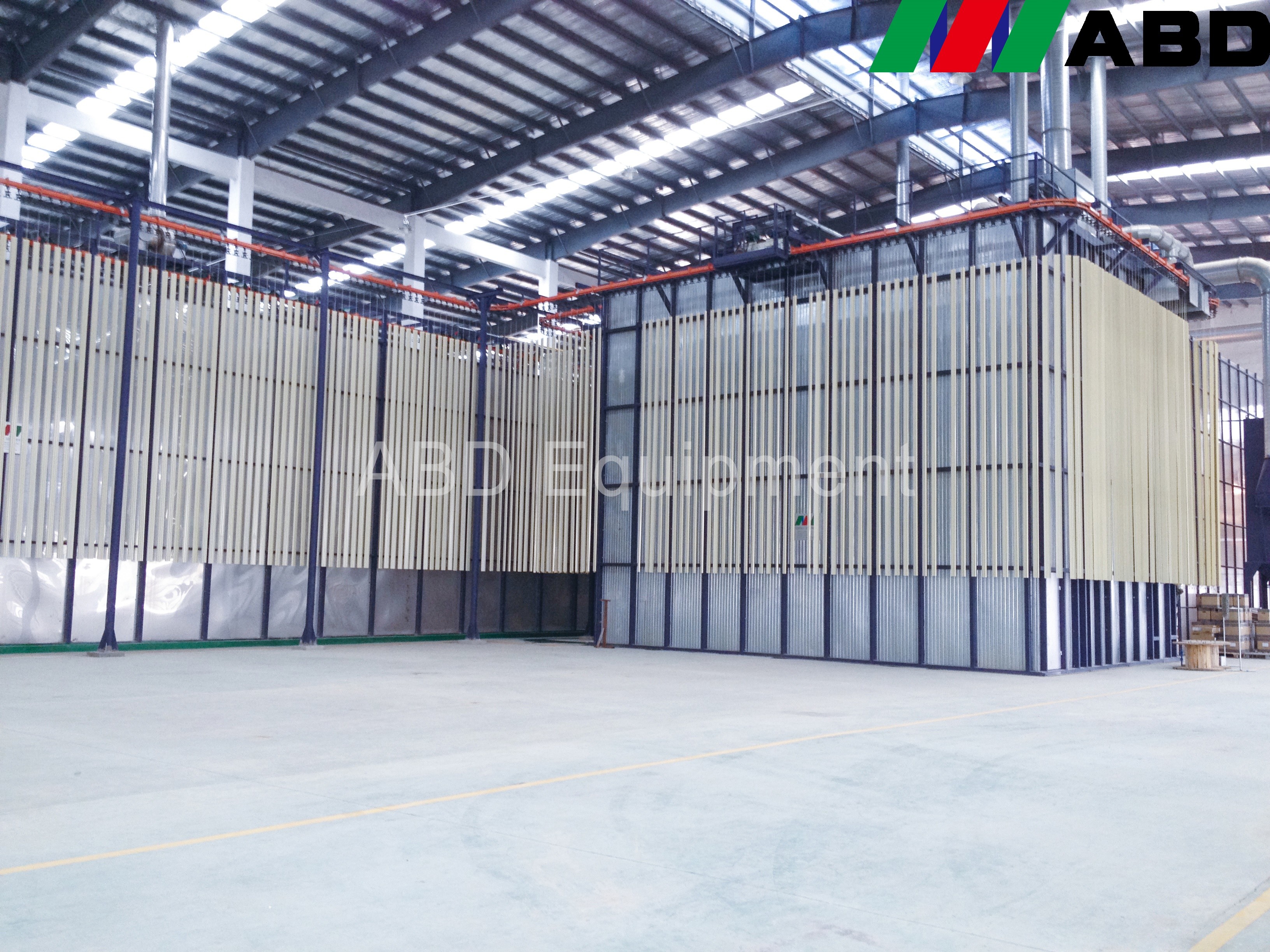

Aluminiumprofil-Voll-automatische vertikale Pulver-Beschichtungs-Linie


Aluminiumprofile vollautomatische vertikale Pulverbeschichtungslinie

Dieser Vorschlag richtet sich an die vertikale Pulverbeschichtungslinie für Aluminiumprofile

1,Designdaten
1)Beschichtungsmaterial: Aluminiumprofil
2) Technische Beschreibung:Laden, Vorbehandlung, Trocknen, Pulverbeschichtung, Härten, Entladen.
(3) Spezifikationen für das Beschichtungsprofil:
a) Maximale Profilgröße: 100 mm × 200 mm × 7000 mm
b) Maximalgewicht des Profils: 30 kg
c) Standardgewicht: 3,5 kg
d) Standardfläche des Profils: 400 m2/T
e) Fördergeschwindigkeit 1200 mm/min (500 mm/min ----- 20000 mm/min einstellbar)

2Energieversorgung
1)Stromversorgung
a) Einphasenspannung:220V+10%
b) Dreiphasenspannung: 380V+10%
c) Frequenz: 50 Hz
d) Ausrüstungsgruppenlinie und Nulllinie
e) Erdgas

3Druckluft
1) Druck: 7,0 bar
2)Maximaler Dampffluss: 1,3 g/nm3
3)Maximaler Ölgehalt: 0,01 ppm
4)Max Fluss der Druckluft: 8 m3/min

4Industriewasser erforderlich
1) Druck: 3+0.2bar
2) Durchfluss; 5 m³/h

5Reines Wasser.
1) Leitfähigkeit: 10 us/cm
2) Strömung: 4 m³/h

6Pulver
1)Pulvercharakteristik:LEL≥40g/Nm³

7Der Abstand zwischen den Materialhängen: 66 mm, 100 mm, 133 mm, 150 mm, 200 mm

8Produktionskapazität
1) Geschwindigkeit der Förderkette: 1,2 m/min.
2)Gesamte Beschichtungsstücke pro Stunde: 1200 mm/min÷150 mm/stücke×60min=480 pcs/hr
3) Gesamtgewicht pro Stunde: 480 Stück × 3,5 kg/Stück = 1,68 t/h
4)Tageskapazität: 1,68 t x 16 h/Tag = 26,8 t/Tag
5)Monatliche Kapazität: 26,8 Tonnen/Tag × 25 Tage/Monat = 670 Tonnen/Monat
9,Verfahren

Gewöhnliches Pulverbeschichtungsverfahren


Foshan ABD Equipment Co., Ltd. wurde 2003 gegründet. Seitdem wir begonnen haben, hat ABD große Arbeit an Design, Herstellung und Installation von Aluminium Oberflächenbehandlungsanlagen geleistet,einschließlich elektrostatischer Pulverbeschichtungsleitungen, Anodisierungs- und Färbelinien sowie Fluorkohlenstoff-Flüssigkeitslacklinien.Wir erstellen maßgeschneiderte Designs und bieten die vertikalen und horizontalen Typen für jeden Kunden basierend auf ihren individuellen Bedürfnissen.
